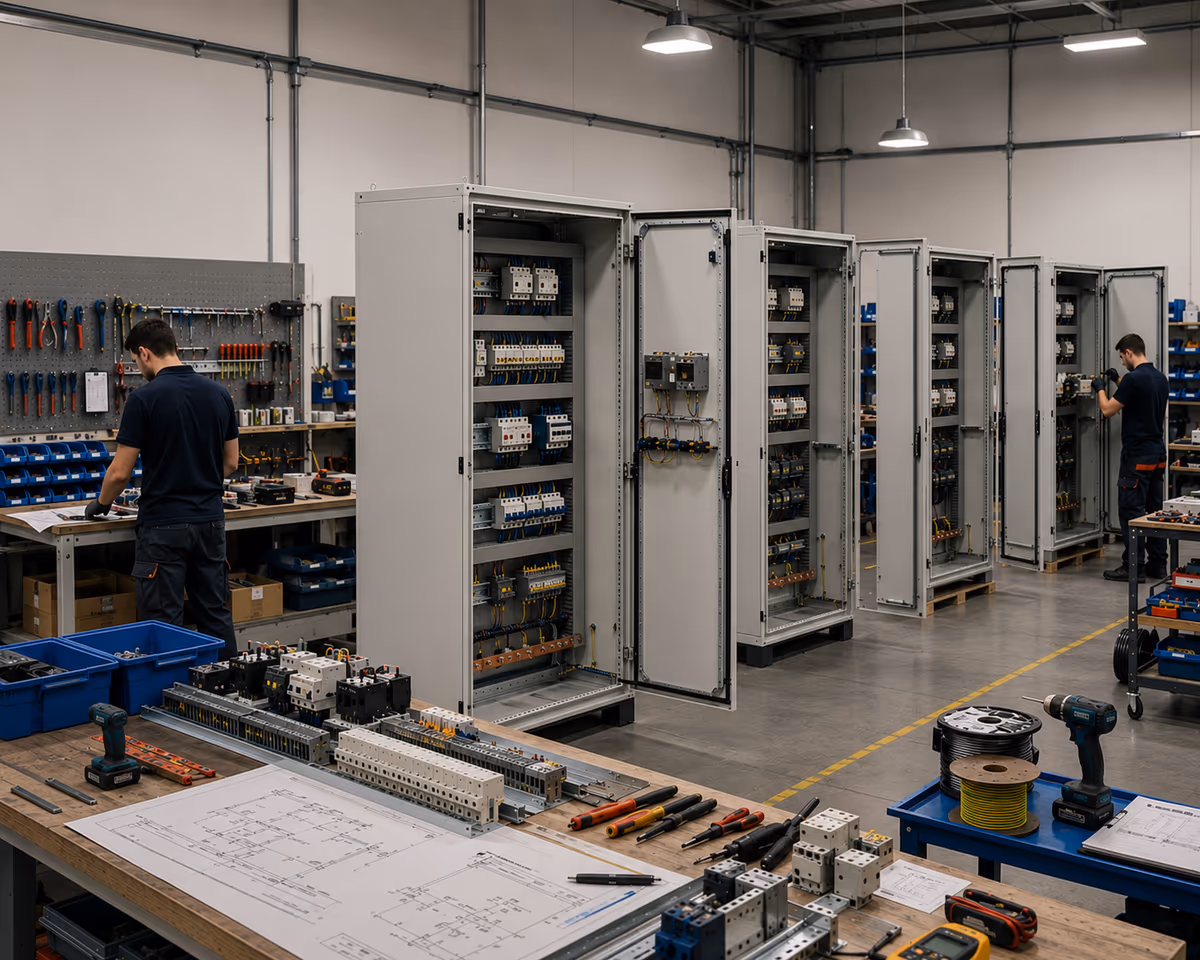

Промишлени електрически табла: производство и цени

Промишлените електрически табла са гръбнакът на всяка автоматизирана инсталация: там се срещат силовото захранване, управлението и защитите. Затова въпросите „колко струва едно табло“ и „кой може да го произведе както трябва“ вървят заедно. В тази статия даваме реални ценови диапазони — от 1 500 € за малко табло за машина до над 30 000 € за силови и MCC секции — и обясняваме какво изисква стандартът IEC 61439, защо CE маркировката не е формалност и кога поръчката при европейски интегратор със собствен цех е най-разумното решение за български завод.

Колко струва промишлено електрическо табло?

Промишлено електрическо табло струва от 1 500 € за просто табло за управление на машина до над 30 000 € за голяма силова или MCC секция. Средният сегмент — табла с PLC за управление на процес — е между 5 000 и 15 000 €. Цената се формира от апаратурата, труда за монтаж и опроводяване, проектирането и изпитванията. Диапазоните по-долу са от проектния опит на Nexum Automatics:

1 Какво формира цената на таблото

Две табла с еднакъв размер на шкафа могат да се различават тройно по цена. Ето от какво зависи сметката:

2 IEC 61439: какво всъщност изисква стандартът

Серията IEC 61439 (в България въведена като БДС EN IEC 61439) е европейската норма за комплектни комутационни устройства за ниско напрежение — на практика за всяко промишлено табло. Ключовата ѝ идея: таблото не е кутия с компоненти, а верифициран продукт, за който производителят доказва характеристиките като цяло:

• Температурни граници — апаратурата в затворения шкаф не бива да прегрява при номинален товар; доказва се с изпитване, изчисление или сравнение с изпитана конструкция.
• Устойчивост на къси съединения — шините и апаратурата трябва да издържат протичането на ток на късо съединение до изключването му.
• Диелектрична якост и изолационни разстояния — верифицирани въздушни междини и пътища на утечка.
• Защита от поражение от електрически ток — защитни вериги, защита от директен и индиректен допир.
• Идентификация и документация — табелка с данни, схеми, инструкции за монтаж и експлоатация.

Стандартът разделя отговорностите между „първоначалния производител“ (който верифицира конструктивната система) и производителя на конкретното табло (който отговаря за изпълнението и индивидуалните изпитвания). За вас като клиент важното е едно: питайте всеки доставчик как верифицира таблата си по IEC 61439 и какви протоколи получавате. Отговорът разделя професионалните цехове от гаражните.

3 CE маркировка: не формалност, а правна отговорност

За да бъде пуснато на пазара в ЕС, таблото трябва да носи CE маркировка и да е придружено от декларация за съответствие. За промишлените табла това означава съответствие с Директивата за ниско напрежение и с Директивата за електромагнитна съвместимост, а когато таблото управлява машина — вписване в техническото досие на машината по Машинната директива.

Затова в офертата за табло гледайте не само цената, а какво пише срещу „документация“: схеми, протоколи, декларация, маркировка на проводниците, ръководство. Това е разликата между продукт и купчина компоненти.

Има ли смисъл български завод да поръчва табла от интегратор в друга страна от ЕС?

Да — и това е по-обичайно, отколкото звучи. Пазарът на ЕС е единен: няма мита, стандартът е един и същ (IEC 61439 важи еднакво в София и в Мадрид), а транспортът на готови изпитани табла е рутинна логистика. Решаващият фактор не е географията, а дали производителят има собствен цех, изпитва всяко табло преди експедиция и поема отговорност с пълна документация.

Nexum Automatics произвежда таблата в собствения си цех в Хетафе (Мадрид) и ги доставя в целия ЕС, включително в България. Предимствата на този модел за българските клиенти:

• Едно лице за целия проект: проектиране, производство на таблото, PLC програмиране и пускане в експлоатация — една отговорност, без прехвърляне на вина между доставчици.
• Изпитано преди доставка: таблото пристига на обекта функционално тествано, с протоколи — монтажът на място е дни, не седмици.
• Европейска апаратура с гаранция: компоненти от водещите производители, купени по официални канали, с проследим произход и сервиз.
• Пълна документация на европейско ниво: схеми, декларации и протоколи, готови за всеки одит и за досието на машината.

Кога локалният доставчик е по-удачен? При дребни ремонти, спешни модификации на съществуващи табла и малки обекти, където логистиката тежи повече от инженеринга. За сериозни проекти — нова линия, модернизация на управление, MCC — качеството на цеха и на документацията решава, не пощенският код.

Срокове и логистика: какво да очаквате

Типичният срок за проектиране и производство на табло за управление е от три до осем седмици според сложността и наличността на апаратурата — доставките на някои компоненти все още диктуват графика, затова поръчвайте таблото успоредно с останалата част от проекта, а не в последния момент. Транспортът от друг край на ЕС добавя дни, не седмици, и се планира заедно с монтажния екип: таблото пристига изпитано, окабелява се на място и се въвежда в експлоатация по протокол. В офертата изисквайте изрично: срок за производство, обхват на изпитванията, списък на документацията и гаранционни условия с време за реакция. Тези четири реда разделят офертите, които може да сравнявате, от тези, които само изглеждат по-евтини.

За да навлезете по-дълбоко в темата, вижте статиите ни за видовете промишлени електрически табла и за това колко струва производството на промишлено табло — с подробна разбивка на разходите по пера.
