Как да изберете производител на електрически табла

Изборът на производител на индустриални електрически табла е едно от онези решения, които изглеждат като снабдяване, а всъщност са инженерни: таблото е електрическото сърце на машината или завода и грешка там се плаща в продължение на двадесет години експлоатация. Това ръководство обобщава — от гледната точка на този, който произвежда и пуска в експлоатация — какво да изисквате, какво да попитате преди офертата и кои сигнали издават оферта, която ще излезе скъпа.

Какво трябва да гарантира добрият производител на електрически табла?

Три неща без компромис: верификация на дизайна по IEC 61439 с реални и документирани изпитания — не просто декларация за съответствие —, собствен инженерен отдел, който изчислява, оразмерява и подписва схемите, и документирани FAT изпитания преди доставка, с протокол и резултати, които можете да одитирате. Всичко останало — срок, цена, изпълнение — се договаря; това не.

Защо точно тези три? Защото покриват трите момента, в които едно табло може да се роди сгрешено. Верификацията по IEC 61439 гарантира, че комплектното устройство — шкаф, шинна система, апаратура, вентилация — се държи така, както твърди документът, при късо съединение или продължително загряване; без изпитания зад нея тя е обещание. Инженерният отдел е разликата между изчислено табло (токове на късо съединение, селективност на защитите, топлинен баланс, резерв от място) и табло, копирано от предишното. А FAT (Factory Acceptance Test) е филтърът, който не позволява дефектите да пътуват до обекта, където отстраняването им струва десет пъти повече — при спряна инсталация.

Един речников нюанс, който си струва да владеете: FAT се провежда в цеха на производителя, а SAT (Site Acceptance Test) — на вашия обект, когато таблото вече е свързано с реалността на завода. Добрият производител дефинира и двете в офертата, с протокол и затворени критерии за приемане; ако в офертата пише само „финални изпитания" без повече подробности, попитайте какво точно означава това и кой какво подписва.

Има и четвърти критерий, по-малко видим, но решаващ в дългосрочен план: документалната проследимост. As-built схеми, предадени в редактируем формат, спецификация с реални марки и каталожни номера, архивирани изпитателни протоколи. Таблото, което купувате днес, ще бъде разширявано от друг техник след осем години и това, което той намери във вратата на шкафа — или не намери — ще определи цената на това разширение.

7-те въпроса, които да зададете преди да поискате оферта

Преди да сравнявате цени, изравнете терена. Тези седем въпроса, изпратени писмено до всеки кандидат, разкриват повече от всяка корпоративна брошура:

• 1. Как верифицирате дизайна по IEC 61439? Поискайте метода (изпитание, изчисление или сравнение с изпитан дизайн) и примерен протокол. Който наистина верифицира, го показва без драми.
• 2. Имате ли собствен инженерен отдел, или възлагате схемите на подизпълнител? И с какъв инструмент работят (EPLAN, SEE Electrical…): това определя качеството на as-built документацията, която ще получите.
• 3. Какво включва вашият FAT протокол? Диелектрична якост, непрекъснатост на заземяването, затягащи моменти, функционални тестове на логиката… и дали можете да присъствате на място или дистанционно.
• 4. Какви марки апаратура предлагате и заменими ли са? Табло с апаратура от водеща марка (или договорен еквивалент) се поддържа; с безименна апаратура без референции — не.
• 5. Каква документация предавате с таблото? Редактируеми as-built схеми, декларация за съответствие, изпитателни протоколи, ръководство за поддръжка. Изисквайте затворения списък в договора.
• 6. Кой отговаря след доставката и в какъв срок? Реална гаранция, време за реакция при повреда и наличност на критичните резервни части.
• 7. Можете ли да покажете проект, подобен на моя? Същият сектор, същата мощност или същият тип управление. Конкретната референция струва повече от всеки сертификат в рамка.

Кои сертификати наистина имат значение?

Светът на електрическите табла е пълен с лога, но нормите, които наистина пазят инвестицията ви, са малко и много конкретни. Отправната точка е рамката на IEC (Международната електротехническа комисия), от която произлизат хармонизираните европейски стандарти:

Два нюанса, които отличават информирания купувач. Първо: CE маркировката не е сертификат, а самодекларация на производителя; стойността ѝ зависи от изпитателните протоколи зад нея — искайте ги. Второ: IEC 61439 допуска три пътя за верификация (директно изпитание, изчисление и сравнение с изпитан дизайн); всички са легитимни, но производителят трябва да може да ви каже кой е приложен към вашето табло и да ви покаже резултата.

Не забравяйте и регулаторната рамка на самата инсталация: таблото в крайна сметка ще бъде свързано към инсталация, подчинена на националните правила за ниско напрежение — в Испания това е REBT — и инсталаторът ще ви поиска документацията на комплектното устройство, за да я узакони. Производител, свикнал да работи с инженерингови фирми и инсталатори, познава този кръг и предава документите, без да се налага да ги гоните.

Ако инсталацията ви има зони с риск от експлозия — бои, брашна, разтворители, газ — главата ATEX заслужава отделен анализ: разглеждаме я в нашето ръководство за ATEX електрически табла за опасни зони.

Червени флагове в евтината оферта

Необичайно ниската оферта не е изгодна сделка: тя е информация. Някъде нещо е орязано, а ето съкращенията, които най-често ни се е налагало да поправяме след това:

Най-бързият начин да се защитите: превърнете седемте въпроса от предишния раздел в изисквания на поръчката. Евтината оферта, която не може да ги изпълни, престава да е евтина при сравнението; тази, която може, е просто конкурентна — и такива съществуват.

Чист производител или интегратор със собствен цех?

Остава едно решение за модел, не за цена: да купите таблото от чист производител (цех, който само произвежда — по ваши схеми или на трета страна) или от интегратор по автоматизация със собствен цех за табла, който проектира управлението, произвежда таблото и го пуска в експлоатация.

Чистият производител има пълен смисъл, когато таблото е затворен и повторяем продукт: серии разпределителни табла, осветителни табла, повторение на вече валидиран дизайн. Цехът му е оптимизиран за производство и при обем трудно ще го биете на единична цена.

Има обаче скрито условие: чистият производител изпълнява схемата, която му дадете, такава, каквато е. Ако в нея има грешка в оразмеряването или пропусната блокировка, тя ще бъде произведена добросъвестно — и открита едва на обекта. Този модел работи отлично само когато зад схемата стои инженерингов екип, който отговаря за нея; без такъв екип купувате изпълнение, а не решение.

Нещата се променят, когато таблото е част от машина или процес: носи PLC, честотни регулатори, вериги за безопасност, комуникации, а схемата му ще еволюира по време на пускането. При чист производител всяка промяна пресича граница на отговорност: програмистът иска, производителят фактурира извънредното, а дефектите на интерфейса („това го нямаше в моята схема") се спорят при спряна линия. При интегратор със собствен цех тази граница не съществува: който проектира логиката, избира апаратурата, същият екип прави FAT, тествайки реалната логика, и отговорността е една — от схемата до пускането. Точно това е моделът, с който работим в Nexum Automatics от нашия цех в Хетафе (Мадрид), описан подробно в услугата ни за индустриални електрически табла.

Честен ориентир: ако проектът ви е „произведете ми 40 еднакви табла по тази валидирана схема", търсете чист производител. Ако е „трябва ми таблото на тази линия, с управлението му, и то трябва да работи", търсете интегратор с цех. А ако се колебаете дори какъв тип табло ви е нужно, започнете от нашия преглед на видовете индустриални електрически табла.

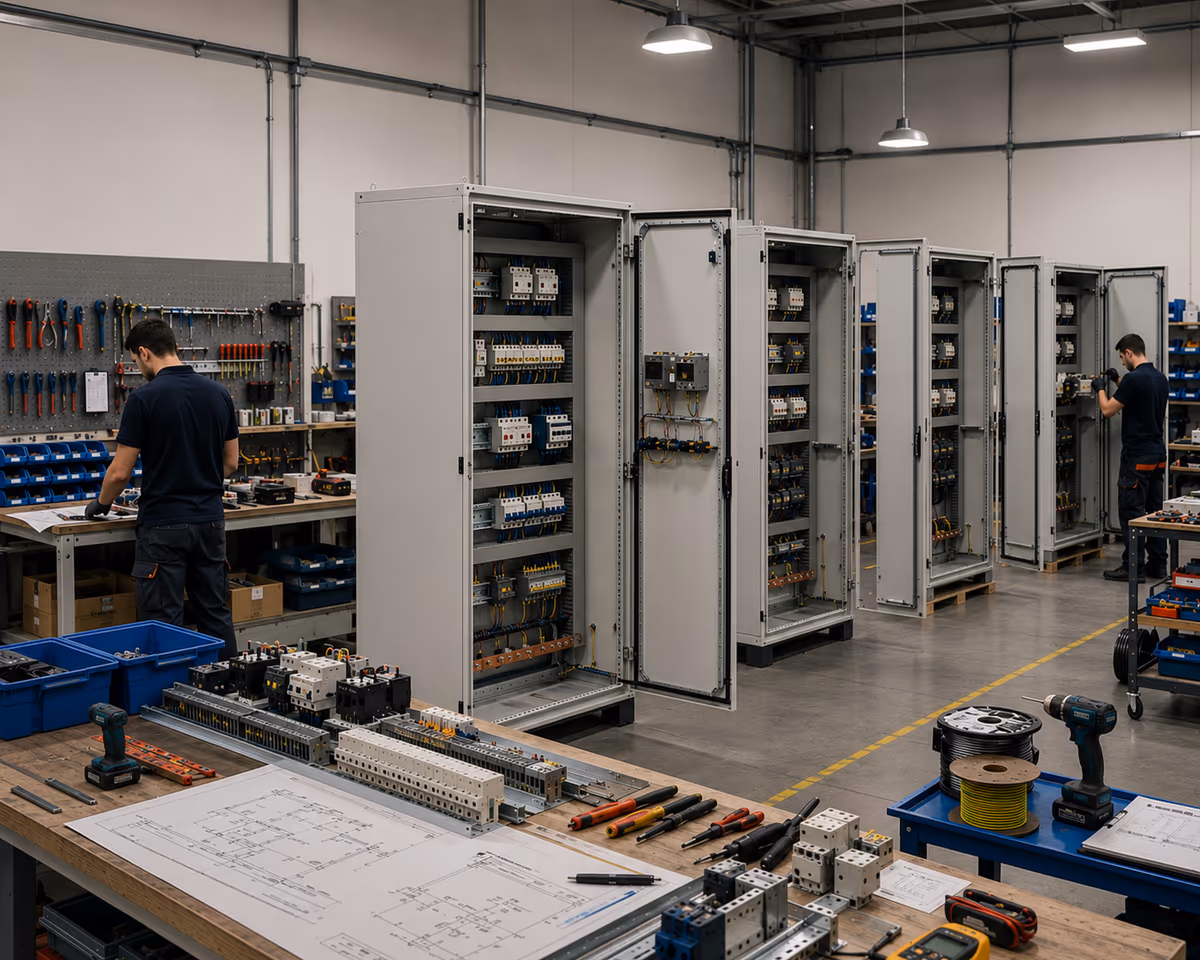

А колко струва производството на едно електрическо табло?

Зависи от три променливи, които доминират над всичко останало: мощността и апаратурата, съдържанието на управление (PLC, регулатори, безопасност) и свързаният инженеринг. По опит от проектите на Nexum Automatics простото командно табло е няколко хиляди евро, а пълното контролно табло на линия с PLC и регулатори може да умножи тази цифра няколко пъти; разбивката по пера, с ориентировъчни диапазони и факторите, които най-много оскъпяват, е в нашето ръководство колко струва производството на индустриално електрическо табло.

Важното за това ръководство е друго: когато сравнявате оферти, сравнявайте обхвати, а не цифри. Табло с документирана верификация, FAT и as-built не играе в същата лига като табло без нищо от това, дори двете да се казват еднакво на първия ред на офертата.

Последна бележка за сроковете, защото и те са цена: апаратурата с дълги срокове на доставка — въздушни прекъсвачи, честотни регулатори над определена мощност — определя реалната дата на доставка повече, отколкото трудът в цеха. Сериозният производител ви го казва още в офертата и резервира критичния материал при потвърждение на поръчката; онзи, който обещава „три седмици", без да е проверил наличностите, ви продава дата, а не план. Затова в договора фиксирайте не само крайния срок, а и междинните етапи: одобрение на схемите, доставка на апаратурата, дата на FAT.
